Sem energia mas não sem luz ou internet
Há algum tempo eu venho pensado em fazer um sistema de back-up de tensão AC aqui para casa, não é nada incomum ao longo do ano faltar energia por alguns periodos de tempos seja uma, duas ou até tres horas durante o dia até tranquilo relevar a falta de energia, mas durante a noite é onde o bicho pega. Além da baixa visibilidade vem o problema da falta de conectividade com a internet de alta velocidade, é claro que nos grandes centros urbanos existe o 4G e aqui não é diferente, porém a maioria dos pacotes conta com a disponibilidade de uma franquia de +/- 2Gb e quando se utiliza muitas rede sociais baseadas em video como Instagram e Tik Tok isso faz com que nós nos tornemos mais dependentes da rede fixa.
Com isso em mente seria necessário pensar em um conjunto de coisas para que ao acabar a energia da rede ainda pudesse ter algumas “mordomias”. A principio a ideia é ter a iluminação de umas 4 ou 5 lampadas além do roteador de internet por umas 12 horas.
Pensando no que fazer eu aproveitei uma bateria velha de chumbo ácido de 12V – 60Ah, procurando um pouco mais eu conaegui comprar mais uma bateria de 60Ah e ainda quero comprar mais uma bateria de 60Ah montando assim um banco de baterias de 180Ah.
Pensando em um consumo de 10Ah consigo 18 horas de autonomia se as baterias estiverem com 100% de sua capacidade. Mas todos nós sabemos que isso não é uma verdade, porque por mais nova que a bateria seja elá nunca estará com 100% de capacidade. Eu estou considerando que as baterias estarão sempre em uns 70% de sua capacidade o que geraria as 12 horas pensadas inicialmente.
O que eu já tenho de coisas para o projeto back-up de tensão AC:
- 01un – Fonte Carregadora 14,5V 2a – Marca Seek
- 02un – Bateria de Chumbo Ácido 12V – 60Ah
- 01un – Inversor de tensão entrada 12V com saída senoidal 127VAC – 200W

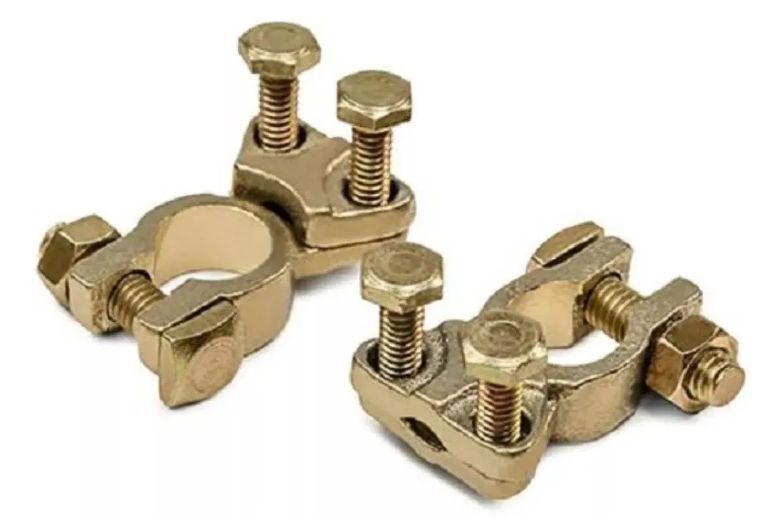

- 04un – Conector para Bateria Automotiva.
A ideia incial de circuito e ligações é a seguinte:
Eu sei, o diagrama está feio mas é porque foi feito no Paintbrush 😜.
Como cada bateria é pesada a ideia é construir um movel que abrigue todas elas além do ciruito inversor e carregador, mas isso é assunto para um próximo post.
Esta é a minha ideia inicial para o Back-up de tensão AC.
